IVT-Long-IP Power

Удлинитель Ethernet и питания 12V (24V опц.) по одной паре проводов до 2000 метров (комплект)



Компания ИНФОТЕХ продолжает разработку и выпуск новых изделий популярной серии оборудования IVT и представляет новую продукцию - удлинитель IVT-Long-IP Power для одновременной передачи Ethernet и питания по однопарной линии связи.

Новые удлинители IVT-Long-IP Power разработаны в соответствии со стандартами промышленного SPE Ethernet и предназначены для передачи данных Ethernet и питания 12V (24V опц.) по одной паре проводов на расстояния до 2000 метров. IVT-Long-IP Power обеспечивает подключение и запитывание напряжением удаленных сетевых устройств по двум проводам, в т.ч. по коаксиальному кабелю, телефонной паре, ТПП и UTP проводам, силовым кабелям.

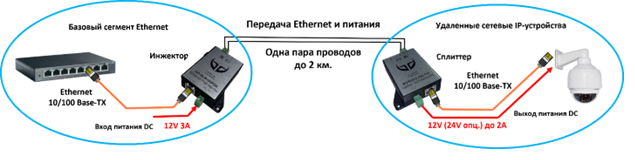

В комплект удлинителя IVT-Long-IP Power входят инжектор IVT-INJ9103PoE и сплиттер IVT-SPL9103PoE. При этом инжектор располагается в базовой сети Ethernet и получает питание от внешнего источника 12V, а сплиттер и подключаемые к нему сетевые устройства получают питание 12V (или 24V) и данные по лини от инжектора.

Наименование комплекта

Выходное напряжение

Удлинитель IVT-Long-IP Power 12V

12VDC, до 20W

Удлинитель IVT-Long-IP Power 24V

24VDC, до 20W

Ключевые характеристики IVT-Long-IP Power

  • Удлинитель Ethernet и питания 12V (24V опц.) по двум проводам
  • Передача Ethernet и питания по коаксиальному кабелю - до 2км., по UTP - до 1км.
  • Фиксированная скорость в линии 10 Mb/s Full Duplex
  • Передаваемая мощность к полезной нагрузке - до 20W
  • Состав: Инжектор + Сплиттер
  • Не требует настроек
  • Не зависит от полярности проводов по линии
  • Поддержка стандартов IEEE 802.3TM, 802.3cg-2019, 802.3af/at
  • Индикация передачи данных и питания
  • Входное питание инжектора 11÷30VDC, до 36W
  • Выходное питание сплиттера 12VDC (24VDC опц.), до 20W
  • Промышленный температурный диапазон: -40…+85° C

Преимущества IVT-Long IP:

  • Питание IP-устройств до 2000 метров по двум проводам

С помощью удлинителей IVT-Long-IP Power по одной паре проводов могут быть подключены и обеспечены питанием на дальнем расстоянии как отдельные сетевые устройства, такие как IP-камеры, IP-контроллеры, IP-датчики, так и несколько устройств или датчиков в количестве, соответствующем возможной передаваемой мощности.

 Диаметр проводников. Тип кабеля

                                       Мощность полезной нагрузки

3 W

 (12V/0,25A)

6W

(12V/0,5A)

12W

 (12V/1А)

18W

(12V/1,5А)

20W (12V/1,7A)

0,9 мм. Коаксиальный кабель SAT 703

2 км.

2 км.

1100 метров

600 метров

400 метров

0,51 мм. Витая пара UTP 5,6 Cat.

1000 метров

500 метров

300 метров

180 метров

100 метров

Входная потребляемая мощность

8,6W

(12V/0,72A)

14,5W

(12V/1,2A)

26,2W

(12V/2,2A)

34,6W

(12V/2,9A)

34,6W

(12V/2,9A)

Табл. Расстояние передачи данных Ethernet и питания с помощью удлинителя IVT-Long-IP Power по различным парам проводов

  • Простая IP- модернизация

С помощью удлинителей IVT-Long-IP Power по уже проложенным и существующим коаксиальным кабелям, витым парам и др. проводам в рамках модернизации старых систем могут быть подключены новые IP-камеры, новые IP-контроллеры, новые элементы охранной сигнализации, систем освещения и различные датчики IoT.

  • Простое управление

В устройствах IVT-Long-IP Power расположены индикаторы, которые информируют пользователей о состоянии устройств и упрощают процесс поиска и устранения неисправности.

  • Высокая надежность

Удлинители IVT-Long IP Power обладают режимом диагностики целостности кабеля линии передачи, что обеспечивает максимальную отказоустойчивость при эксплуатации даже в тяжелых условиях. Также в удлинителе предусмотрена функции защиты от превышения максимального напряжения на выходе и короткого замыкания в линии. Кроме того, удлинитель оборудован встроенными элементами защиты от наводимых помех.

  • Экономия средств

Применение удлинителей IVT-Long-IP Power открывает новые, ранее не доступные варианты построения сетей Ethernet и подключения удаленных IP-устройств и при этом позволяет существенно сэкономить время и денежные средства при внедрении.

Многолетний опыт разработки и производства позволяет компании ИНФОТЕХ гарантировать высокий уровень качества и надежности выпускаемого оборудования, а также обеспечить поставку оборудования в любом количестве и в срок.
