Системы контроля и управления доступом (СКУД) сегодня используются в офисах, на предприятиях, в жилых комплексах и на объектах с повышенными требованиями к безопасности. Одним из ключевых элементов таких систем являются считыватели карт доступа – устройства, которые позволяют быстро идентифицировать пользователя и предоставить ему доступ в помещение или на территорию.

Правильное подключение считывателя играет важную роль в стабильной работе всей системы. Ошибки при монтаже могут привести к сбоям в работе оборудования, некорректному распознаванию карт или даже полной остановке системы контроля доступа.

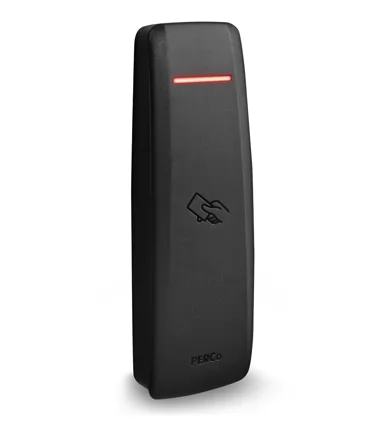

Виды считывателей для СКУД

Для каждого комплекса действует своя конструкция и схема подключения считывателя. Есть модели, которые отличаются друг от друга по разным признакам.

По конструкции:

  • стационарные установки. Это компактные блоки, установленные непосредственно в точках использования (возле входа, у кассового аппарата, дверей лифта и т. п.);
  • портативные устройства. Их можно встретить в складском хозяйстве, в торговых залах или транспорте;
  • USB-считыватели. Это аппаратура для идентификации пользователей корпоративных компьютеров или ноутбуков. Они имеют форму обычных флешек, выполняют функции ключа или пароля для входа в ОС компьютера или корпоративную сеть;
  • встроенные блоки. Чаще всего это элементы конструкции электронных замков, обеспечивающие связь с картами доступа.

По принципу действия:

  • магнитные считыватели. Работает на принципе съема информации с магнитной полосы на карте. Устаревший тип, сегодня он уступил место более современным системам;
  • TM (Touch Memory). Элемент, хорошо знакомый всем – это обычный ключ от домофона;
  • RFID (Radio Frequency Identification) – бесконтактный метод чтения данных с идентификатора. Понемногу занимает ключевые позиции в системах СКУД благодаря удачному сочетанию рабочих качеств.

По типу работы с информацией:

  • RO (Read Only). Информация, записанная на идентификаторе, не может изменяться. Используется обычно для опознавания сотрудников, в качестве личного идентификатора;
  • WORM (Write Once Read Many). Информация записывается один раз, но прочесть ее можно многократно. Вариант для систем, требующих неизменности данных;
  • RW (Read-Write). Данные на идентификаторе могут быть перезаписаны при необходимости. Методика удобна в системах, где идентификация производится по разным, часто меняющимся объектам.

От типа и конструкции блока зависит специфика его использования – как установить считыватель, определить его в системе, подключить и т.д. Модель выбирают исходя из задач системы СКУД в данной организации, степени важности информации или статистики.

Этапы подключения

Подключение считывателя – сложная процедура, которая проходит в определенном порядке. Начинают с выбора модели, учитывая тип устройства, совместимость с остальными элементами системы.

Так как подключить считыватель голыми руками невозможно, следующим шагом будет подготовка необходимых инструментов и материалов. Понадобится отвертка, пассатижи, дрель и сверла. Кроме этого, нужен мультиметр для прозвонки цепи и проверки точности подключения. Еще нужны провода, изолирующие материалы (изолента или термоусадочная трубка), крепежные элементы (шурупы, гвозди и т. п.).

Затем понадобится схема подключения считывателя карт. Это точка установки оборудования, определение наиболее экономичных и безопасных мест укладки проводов. Выбирать место установки надо тщательно, так как подключить считыватель карт – это еще не окончательное решение задачи. Надо продумать, как пользоваться считывателем, удобно ли это и насколько безопасно в отношении вандализма.

Теперь начинается сама процедура монтажа. Устройство надо установить на несущую плоскость (стену или иную конструкцию), на высоте 1,2-1,5 м. Размечают точки размещения крепежей, сверлят гнезда для дюбелей и прикрепляют прибор на место. Слишком высоко или низко размещать аппаратуру не следует, это опасно и неудобно для пользователей.

Следующий этап – подключение считывателя к контроллеру. Здесь руководствуются схемой, которая прилагается к прибору. Действовать надо аккуратно и внимательно, чтобы не перепутать полярность проводов. Все соединения надо заизолировать, используя изоленту или термоусадочную трубку.

Завершающий этап – проверка работы системы. Подают питание, убеждаются в нормальной работе (на панели загораются светодиоды). Затем систему проверяют в работе – насколько точно проходит считывание данных с идентификатора.

Что надо знать для правильного подключения и эксплуатации

Правильное подключение – это главное условие корректной работы всей системы. Надо правильно определить полярность и не перепутать провода, особенно если они очень длинные и перекрученные. Монтаж начинают с замка и далее продвигаются по цепочке взаимодействия элементов системы.

Важен выбор точки установки исполнительного узла. Здесь действует общее правило – прибор размещают на защищаемой стороне. То есть, снаружи находится только контактный узел. Этот принцип ярко иллюстрирует установка домофона – снаружи есть только панель, а доступа к остальным элементам схемы нет.

Еще один важный момент. Подключение следует производить только при отключенном питании. Перед началом работ надо убедиться в том, что БП отсоединен. Еще один важный момент – если речь идет о замке, линия питания должна проходить по внутренним помещениям. Дело в том, что открыть некоторые замки можно простым отключением питания, чем охотно воспользуются злоумышленники. Если кабель находится внутри, возможность отключить замок нештатным способом отсутствует.

Сегодня наиболее популярным вариантом стало подключение бесконтактного считывателя. Он не требует прямого контакта с идентификатором, что гораздо удобнее в работе. При этом, количество проводов сокращается незначительно. Все кабели следует надежно спрятать в прочные каналы. В идеале, даже каналы должны быть установлены так, чтобы заметить их было практически невозможно. В особо ответственных местах можно продублировать элементы системы. Так как подключить 2 считывателя к одному контроллеру вполне возможно, возникает дополнительная защита от несанкционированных действий. При этом, надо учитывать общие требования (расстояния между приборами должны быть не менее 60 см, сечение проводов – от 0,22 мм, наличие экранирующих элементов).

Еще один важный совет – инструкцию производителя следует внимательно изучить перед началом установки или подключения. В ней могут быть указаны некоторые особые требования изготовителя (например, предельно допустимая длина проводов). Могут быть и другие неочевидные условия, которые обязательно должны быть соблюдены.

Настройка считывателя

Правильная установка элементов системы – еще не окончательное решение задачи. Потребуется еще настройка режима работы. Например, внесение в базу идентификаторов, с которыми комплекс будет работать. Для этого надо иметь представление о том, как программировать считыватель конкретной модели. Системы СКУД постоянно совершенствуются, порядок запуска их в работу меняется и усложняется.

Если вы хотите понять, как настроить считыватель, необходимо изучить руководство пользователя (идет в комплекте с оборудованием). В большинстве случаев требуется запустить процесс отладки (задействовать мастер-ключ). Затем надо поочередно приложить все идентификаторы персонала, чтобы внести их в базу данных. После этого надо завершить отладку с помощью того же мастер-ключа. Это наиболее распространенная, но не единственная методика настройки.

Необходимо помнить – настройка должна быть выполнена подготовленными специалистами, имеющими достаточный опыт проведения подобных процедур. Не зная, как запрограммировать считыватель, не следует рассчитывать только на информацию в инструкции. Есть масса мелочей, очевидных для специалиста, но абсолютно неизвестных другим людям. Результатом неправильных действий может стать полный выход системы из строя.

Заключение

При выборе схемы подключения необходимо учитывать тип считывателя, используемый интерфейс, особенности контроллера и условия эксплуатации. Соблюдение рекомендаций производителя, корректная прокладка кабеля и грамотная настройка системы позволяют избежать ошибок и обеспечить долгосрочную и надёжную работу СКУД.

Если возникают сложности при подключении или настройке оборудования, рекомендуется обратиться к специалистам – это поможет сэкономить время и избежать возможных сбоев в будущем.
